Спортивное оборудование для освещения теннисных кортов и спортивных площадок
Освещение теннисных кортов
При оценке качества освещения теннисного корта, предлагаю руководствоваться не только нормативными документами РФ, но и требованиями Международной комиссии по освещению (МКО), Европейским стандартом EN 12193 и рекомендациями ITF. В таблице приведены некоторые показатели, которым должны отвечать системы освещения теннисных кортов.
| № | Нормы освещенности и другие показатели | Крытый зал соревнования ITF | Крытый зал Соревнования Национального, регионального уровня | Крытый зал Соревнования клубного уровня | Открытый корт Соревнования национального уровня | Открытый корт Соревнования клубного уровня |
| 1 | Средняя горизонтальная освещенность игровой зоны | 1 200 | 750 | 500 | До 500 | 250 |
| 2 | Равномерная горизонтальная освещенность | Более 0,5 | Более 0,5 | 0,5 | 0,5 | 0,5 |
| 3 | Минимальная вертикальная освещенность игровой зоны на высоте 2 м | 220 | 150 | 100 | 150 | 100 |
| 4 | Высота установки осветительного оборудования | Не менее 10 метров | Не менее 9 метров | Не менее 6,5 метров | Не менее 9 метров | Не менее 7 метров |
| 5 | Мощность, требуемая для освещения с учетом потерь | До 17 кВт | До 14 кВт | До 12 кВт | До 12 кВт | До 8 кВт |

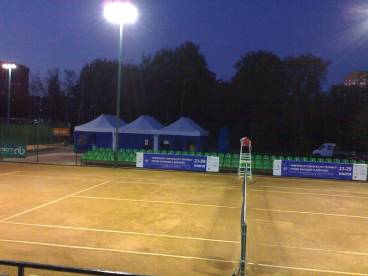

Освещение теннисных кортов на открытом воздухе
- Освещение открытого теннисного корта осуществляется с использованием световых опор (мачт освещения).
- Для достижения равномерного освещения игровой зоны используют не менее 6 мачт, которые располагаются по большим сторонам корта. Для профессиональных теннисных кортов, на которых проводятся международные соревнования, рекомендуется устанавливать источники света на 8 мачтах. Подбор прожекторов по типу (симметричные - ассиметричные), мощности (150 Вт, 250 Вт, 400 Вт) осуществляется только после оперативного проектирования ( составления светотехнического расчета).
Чемпионат Европы 2007,2008 г., г. Москва
Международный турнир, среди женщин, 2006 г. Москва

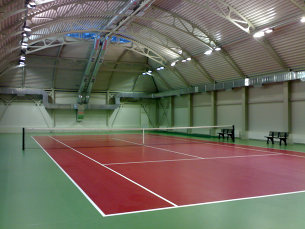

Освещение теннисных кортов в зале
Освещения теннисного корта в зале осуществляется двумя способами:
- - Директное освещение (световой поток направлен непосредственно на корты);
- - Индиректное освещение (световой поток направлен в потолок, так называемый «светоотражающий эффект»);
Современные системы освещения учитывают наиболее комфортные условия для выполнения сложных технических приемов, таких как «удар с лета», «реверс», «подача» и т.п.
Для решения этих задач используется директное и индеректное освещение одноременно с многолинейной объемной схемой расположения прожекторов, однако подобные светотехнические решения требуют значительных капитальных вложений и эксплуатационных затрат.
- Возможно использование только директного освещения с двухлинейной системой освещения
Пример профессиональной системы освещения Теннисного корта. 2009 г.
Характеристика системы - директное, индиректное, объемная, двухлинейная.
Эвакуационный режим освещения Ср. гор. Осв-50 люкс
Естественное освещение
Тренировочный режим освещения Ср. гор. Осв-500 люкс
Спортивный режим освещения Ср. гор. Осв-1210 люкс в игровой зоне
